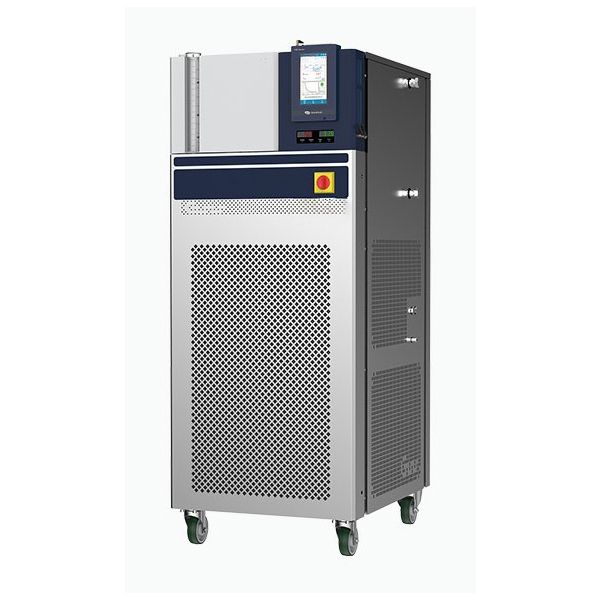

sistem dinamic de control al temperaturii

sistem dinamic de control al temperaturii pentru controlul proceselor

Sistemul de control dinamic al temperaturii este un echipament de control al temperaturii fluidelor de înaltă precizie care integrează refrigerarea prin compresor și încălzirea electrică, care este capabil să realizeze creșterea și scăderea rapidă, stabilă și programabilă a temperaturii într-o gamă largă de temperaturi.

Descriere

Sistem dinamic de control al temperaturii

Sistemul de control dinamic al temperaturii este conceput pentru a conecta sarcini precum reactoare, microreactoare, unități de testare și altele. Este esențial pentru dezvoltarea proceselor high-end, producția farmaceutică, cercetarea materialelor noi și alte aplicații avansate. Cu refrigerare completă a zonei de temperatură, control inteligent, urmărire în timp real a procesului, control programat al curbei și gestionare electronică a datelor, acest sistem oferă soluții complete pentru nevoile complexe de control al temperaturii.

Caracteristici

  1. Gamă ultra-largă de control al temperaturii:Acoperă de la -80°C la +200°C, îndeplinind atât cerințele proceselor de răcire profundă, cât și cele de temperatură ridicată.
  2. Capacitate de control de înaltă precizie:Fluctuație a temperaturii mai mică de ± 0,2°C, potrivită pentru cerințele de stabilitate ridicată.
  3. Refrigerare cu pornire pe toată zona de temperatură:Refrigerarea poate fi pornită la orice punct de temperatură, fără limitarea zonei reci.
  4. Comutare multimodală a refrigerării:Alegeți între modurile de refrigerare continuă, automată sau interzisă, în funcție de necesitățile procesului.
  5. Mecanism de control dublu:Suportă atât „controlul temperaturii interne” (temperatura fluidului), cât și „controlul temperaturii procesului” (temperatura reactantului prin senzori externi).
  6. Funcție de temperatură uniformă:Asigură schimbarea liniară și controlabilă a temperaturii, ideală pentru procesele sensibile.
  7. Sistem de control programat al temperaturii:Creați până la 10 grupuri de programe de temperatură, fiecare cu 100 de segmente, suportând controlul curbelor complexe.
  8. Securitatea și gestionarea datelor:Înregistrează toate operațiunile și defecțiunile; suportă export/import USB, semnături electronice și gestionarea autorității pe trei niveluri pentru mediile GMP.
  9. Interfață om-mașină inteligentă:Ecranul tactil de înaltă definiție de 7 inchi afișează valorile setate, valorile reale, alarmele și starea sistemului în timp real.
  10. Protecție de siguranță multipunct:În conformitate cu GB 4793.6 și IEC 61010-2-010; dispune de protecție mecanică la supratemperatură pentru siguranța echipamentelor și a experimentelor.

Principiul de funcționare

  1. Circulația purtătorului de căldură:Transmite purtători de căldură (de exemplu, ulei de transfer termic, amestec apă-etanol) într-o buclă închisă pentru a face schimb de căldură cu echipamentul țintă (de exemplu, mantaua reactorului).
  2. Refrigerare:Compresorul comprimă agentul frigorific la un gaz cu temperatură ridicată/presiune ridicată, care se condensează, este strangulat și se evaporă pentru a absorbi căldura de la purtător pentru răcire.
  3. Încălzire:Încălzitorul electric încălzește rapid purtătorul de căldură, care este distribuit către echipamentul controlat.
  4. Control:Controlerul de temperatură PID ajustează dinamic puterea de încălzire și răcire pe baza setărilor utilizatorului pentru gestionarea precisă a temperaturii.
  5. Mod de control intern:Utilizează temperatura fluidului de ieșire ca țintă de control.
  6. Modul de control al procesului:Utilizează senzorul Pt100 din interiorul reactorului pentru a controla temperatura pe baza feedback-ului privind temperatura reactantului.

Domenii de aplicare tipice

  1. Chimie fină și sinteză organică:Pentru schimbări rapide și precise ale temperaturii și controlul reacțiilor (de exemplu, reacția Grignard, nitrificarea, cuplarea la temperatură scăzută).
  2. Controlul proceselor farmaceutice:Producție conformă cu GMP și FDA, inclusiv sinteza API, cristalizare și titrare cu temperatură controlată.
  3. Dezvoltarea de noi materiale energetice:Utilizate în testarea performanței electroliților, analiza răspunsului termic al miezului și cercetarea materialelor supraconductoare.
  4. Cinetica reacțiilor și analiza termică:Sprijină studiile privind răspunsul termic al materialelor și procesele termice de reacție.
  5. Cercetarea amplificării chimice:Pentru simularea și verificarea gestionării termice a proceselor în sisteme de reacție pilot și continue.
Parametrii tehnici
sistem dinamic de control al temperaturii pentru controlul proceselor
Model DTC10-6W DTC10-6 DTC20-6W DTC20-6
Interval de temperatură -80°C până la +200°C -50°C până la +200°C
Stabilitatea temperaturii ±0.5°C
Afișaj ecran tactil de 7 inch
Rezoluția afișării temperaturii 0.01°C, 0,1°C, 1°C
Senzor intern de temperatură pt100
Senzor de temperatură de proces pt100 4 fire, opțional
Interfață de comunicare USB, RS485, RS232, RJ45
Putere nominală a încălzitorului 6kw 7.5kw
Putere de răcire 3kw la 200°C 50°C și 0°C, 2.8kw la -20°C, 2.6kw la -40°C, 1.35kw la -60°C, 0.21kw la -80°C 5kw la 200°C și 50°C, 3,7kw la 0°C, 3,1kw la -20°C, 1,2kw la -40°C, 0,3kw la -50°C
Metoda de răcire răcire cu apă răcire cu aer răcire cu apă răcire cu aer
agenți frigorifici R404A, R23 R404A
Tipul pompei de circulație acționare magnetică
Pompă de circulație Debit 30L pe minut 45L pe minut
Pompă de circulație Presiune 2bar 1.4bar
Dimensiunea interfeței de circulație G3/4
Vâscozitatea maximă a agentului purtător de căldură 30cp
Dimensiunea conductei de racordare a apei de răcire Rc1/2 Rc1/2
Debitul apei de răcire 15L pe minut 15L pe minut
Volumul de umplere al agentului purtător de căldură 6L
Capacitatea rezervorului de expansiune a agentului termic 8L
clasa de protecție IP20
nivel de contaminare 2
Temperatura de mediu 5°C până la 35°C
Sursă de alimentare 380Vac, 50Hz, 3 faze
Dimensiuni externe 685Wx860Dx1626H mm
Greutate 260kg 280kg 230 kg 250 kg
