Termostat de încălzire cu circulație antiexplozivă

Termostat de încălzire cu circulație antiexplozivă cu răcire

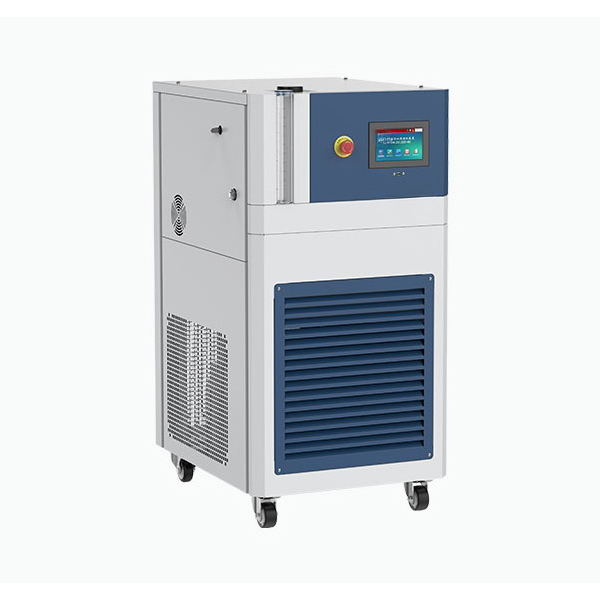

Termostatul de încălzire cu circulație antiexplozivă este un fel de dispozitiv de control al temperaturii de înaltă precizie, potrivit pentru locuri periculoase inflamabile și explozive, cu capacitatea de creștere automată a temperaturii și de reglare bidirecțională a răcirii rapide.

Descriere

Termostat de încălzire cu circulație protejat împotriva exploziilor

Termostatul de încălzire cu circulație rezistent la explozii este proiectat pentru o funcționare sigură și stabilă în medii periculoase. Cu o structură de circulație complet închisă, componente rezistente la presiune și coroziune și un sistem electric rezistent la explozii, acesta asigură performanțe fiabile în atmosfere cu gaze explozive și suportă moduri de condensare răcite cu aer și cu apă.

Caracteristici

  1. Construit pentru medii periculoase:Toate componentele electrice, cutiile de joncțiune și sistemele de operare respectă specificațiile antideflagrante, asigurând funcționarea sigură în medii cu gaze explozive.
  2. Funcționare în gamă largă de temperaturi:Funcționează fiabil de la -40°C la +200°C, adecvat pentru necesitățile de reacție alternantă la cald și la rece.
  3. Design integrat al modulului:Integrează refrigerarea, încălzirea, circulația și controlul inteligent într-un singur sistem compact pentru funcții foarte sinergice.
  4. Moduri duble de condensare:Răcit cu aer pentru funcționare independentă, răcit cu apă pentru răcirea centralizată a fabricii, ambele economisind energie și fiind eficiente.
  5. Control inteligent precis:Suportă controlul temperaturii cu valoare fixă și program în mai multe etape, cu un ecran tactil încorporat de 7 inch pentru afișare în timp real și urmărirea curbei.
  6. Control puternic al programului:Configurați până la 120 de grupuri de programe de temperatură, fiecare cu 100 de segmente. Suportă creșterea / scăderea liniară a temperaturii, conversia segmentelor de izolație și controlul proceselor complexe.
  7. Comunicare și integrare puternice:Suport pentru protocolul RS485 și MODBUS RTU, permițând accesul la sistemele DCS și PLC pentru monitorizarea de la distanță.
  8. Protecție de siguranță multiplă:Supratemperatură, supracurent, pornire întârziată, alarmă de înaltă tensiune, protecție termică, oprire în caz de defecțiune și multe altele pentru siguranță completă.
  9. Circulație stabilă a fluidului:Monitorizarea nivelului de lichid și reglarea automată a rezervorului de expansiune mențin stabilitatea fluidului de transfer termic și previn scurgerile sau refluxul.
  10. Selecție excelentă a materialelor:Componentele cheie utilizează oțel inoxidabil 304 și materiale polimerice rezistente la explozii, oferind rezistență la coroziune, presiune, temperaturi scăzute și ridicate.

Principiul de funcționare

  1. Mecanism de refrigerare:Utilizează un compresor frigorific cu rotor de rulare; agentul frigorific este supus compresiei, condensării, strangulării și evaporării pentru a absorbi căldura și a obține o răcire rapidă. Opțiunile condensatorului includ schimbătoare de căldură cu aripioare răcite cu aer și cu tuburi coaxiale răcite cu apă.
  2. Mecanism de încălzire:Încălzitor de ulei termic de tip flanșă introdus în mediul purtător de căldură pentru încălzire rapidă și uniformă cu răspuns rapid, capabil să mențină până la 200°C.
  3. Principiul circulației fluidului:Pompa ecranată rezistentă la temperaturi ridicate/scăzute antrenează fluidul de transfer termic într-o buclă închisă de mare viteză. Vasul de expansiune absoarbe/eliberează modificările de volum datorate expansiunii termice pentru o funcționare stabilă.
  4. Logică de control:Algoritmul PID reglează automat puterea de încălzire/răcire pentru un control precis al temperaturii. Suportă controlul valorii fixe/programului, creșterea/căderea uniformă a temperaturii, conservarea căldurii și înregistrarea datelor în timp real. Ecranul tactil afișează temperatura setată, temperatura reală, timpul de funcționare și starea defecțiunilor.

Scenarii tipice de aplicare

  1. Domeniul petrochimic:Sinteză, purificare, procese catalitice care necesită controlul temperaturii de reacție pentru manipularea materialelor periculoase.
  2. Reacții farmaceutice și biologice:Sinteza materiilor prime, fermentare, cristalizare cu cerințe de atelier GMP antideflagrant.
  3. Industria energiei noi:Testarea îmbătrânirii bateriilor, cercetarea materialelor supraconductoare, răcirea pilelor de combustie cu control al temperaturii rezistent la explozii.
  4. Industria vopselelor, coloranților, cernelurilor:Controlul temperaturii reactoarelor sau colectarea condensului în medii cu solvenți organici.
  5. Cercetare științifică/laboratoare universitare:Sisteme experimentale de reacție care implică reactivi combustibili, asigurarea siguranței personalului.
  6. Sisteme de producție/stocare a hidrogenului:Controlul temperaturii echipamentelor legate de hidrogen pentru o funcționare stabilă în condiții de înaltă presiune.
Parametrii tehnici
termostat de încălzire cu circulație antiexplozie cu răcire
Model HC20-18(W) HC20-11(W) HC20-7(W)
Interval de temperatură -40°C până la +200°C
Stabilitatea temperaturii ±0.5°C
Putere totală 5.7kw 11.1kw 18.6kw
Putere de răcire la 200°C 12kw 6kw 3kw
Putere de răcire la 100°C 8.6kw 6kw 3kw
Putere de răcire la 25°C 5.8kw 4.5kw 2.4kw
Putere de răcire la -10°C 4.5kw 4.2kw 1.4kw
Putere de răcire la -20°C 3.5kw 3.2kw 1.2kw
Putere de răcire la -30°C 2kw 2kw 0.85kw
Putere de răcire la -40°C 1.1kw 1.1kw 0.25kw
Putere nominală a încălzitorului 12kw 6kw 3kw
Metoda de răcire răcire cu aer sau răcire cu apă
agenți frigorifici R404A
Pompă de circulație Debit 45L pe minut 30L pe minut 25L pe minut
Pompa de circulație Presiune 1.4bar
Dimensiunea interfeței de circulație R3/4
Vâscozitatea maximă a agentului purtător de căldură 30cp
Nivel de zgomot 68db 65db 68db
interfață de comunicare usb, RS485
clasa de protecție IP20
nivel de contaminare 2
Temperatura de mediu 5°C până la 35°C
Sursă de alimentare 380Vac, 50Hz, 3 faze
Curent 33A 20A 10.5A
Metode de conectare electrică sistem trifazat cu patru fire
Dimensiuni exterioare 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Greutate 460 kg 430 kg 270kg
